ŠACHTA MODULO – nejpoužívanější šachta pro rodinné domy
Dodáváme elegantní a inovativní řešení pro Vaši vodovodní přípojku. Váš vodoměr můžete umístit do malé vodoměrné šachty, do které nemusíte vstupovat, zabere minimum místa a ušetříte za náklady spojené s instalací.
Technické parametry
Nosnost šachet MODULO
0,5 t, 12,5 t, 25 t, 40 t
Určeno pro vodoměry
DN 20 (G 1“, Qn=2,5 m3/h, L=110 – 190 mm)
Pro rodinné domy.
Potrubí
extrudovaný PE HD (PE 100 – RC, 32 x 3,0 mm, SDR 11, PN 16)
Hmotnost
25-30 kg
ŠACHTA MODULO 1S (1 SV)
- Výškově stavitelný rám
- Výška 115 až 130 cm
- Poklop do 0,5 t
- Montáž jednoho vodoměru typu DN20
- Místo pro vodoměr stavební délky max. 190 mm
- Vystrojení: rohový kulový kohout x zpětná klapka = MODULO 1 S
- Vystrojení: sedlový ventil x sedlový ventil vč. zpětné klapky= MODULO 1 SV
ŠACHTA MODULO 1 (1V)
- Výškově stavitelný rám
- Výška 115 až 130 cm
- Poklop do 12,5 t
- Montáž jednoho vodoměru typu DN20
- Místo pro vodoměr stavební délky max. 190 mm
- Vystrojení: rohový kulový kohout x zpětná klapka = MODULO 1
- Vystrojení: sedlový ventil x sedlový ventil vč. zpětné klapky= MODULO 1V
ŠACHTA MODULO 2S (2 SV)
- Výškově stavitelný rám
- Výška 115 až 130 cm
- Poklop do 0,5 t
- Montáž dvou vodoměrů typu DN20
- Místo pro vodoměr stavební délky max. 190 mm
- Vystrojení: rohový kulový kohout x zpětná klapka = MODULO 2S
- Vystrojení: sedlový ventil x sedlový ventil vč. zpětné klapky= MODULO 2 SV
ŠACHTA MODULO 2 (2V)
- Výškově stavitelný rám
- Výška 115 až 130 cm
- Poklop do 12,5 t
- Montáž dvou vodoměrů typu DN20
- Místo pro vodoměr stavební délky max. 190 mm
- Vystrojení: rohový kulový kohout x zpětná klapka = MODULO 2
- Vystrojení: sedlový ventil x sedlový ventil vč. zpětné klapky= MODULO 2V
Kulový kohout x zpětná klapka vč. odvzdušnění
- Modulo 1 (pro 1 vodoměr 12,5 t)
- Modulo 2 (pro 2 vodoměry 12,5)
- Modulo 1S (pro 1 vodoměr 0,5 t)
- Modulo 2S (pro 2 vodoměry0,5 t)
- Modulo 1/25 (pro 1 vodoměr 25 t)
- Modulo 1/40 (pro 1 vodoměr 40 t)
Sedlový ventil x sedlový ventil vč. zpětné klapky a odvzdušnění
- Modulo 1V (pro 1 vodoměr 12,5 t)
- Modulo 2V (pro 2 vodoměry 12,5)
- Modulo 1SV (pro 1 vodoměr 0,5 t)
- Modulo 2SV (pro 2 vodoměry 0,5 t)
- Modulo 1/25 V (pro 1 vodoměr 25 t)
- Modulo 1/40 V (pro 1 vodoměr 40 t)
Redukční ventil
- Modulo 1 SVR (pro 1 vodoměr 0,5 t)
- Modulo 1 VR (pro 1 vodoměr 12,5)
- Zakázková výroba pro případy, kdy nelze redukční ventil umístit do nemovitosti
VÝHODY
- KOMPLETNÍ ŘEŠENÍ VČETNĚ ARMATUR připravené pro rychlou a snadnou instalaci
- MINIMÁLNÍ VÝKOP BEZ NUTNOSTI BETONÁŽE, manipulaci zvládne jedna osoba – ÚSPORA NÁKLADŮ SPOJENÝCH S INSTALACÍ
- Naložíte do osobního vozu
- Garance odolnosti proti mrazu, šachtu není nutné dodatečně zateplovat
- Při nutnosti uzavření vody, výměny a odečtu vodoměru není třeba do šachty vstupovat (vše je přístupné z terénu)
Jak je možné, že je šachta tak malá?
Šachta může být tak malá, protože všechny armatury jsou umístěny v její horní části. Veškeré úkony (tj. odečty, instalace a výměna vodoměru či jiných armatur) se provádí shora, z úrovně okolního terénu. Proto tedy není nutné sestupovat a zajišťovat pro přístup k vodoměrům nadměrný vnitřní prostor. Dle normy ČSN 75 5411 se jedná o šachty bez nutnosti vstupu.
Jak je zajištěna odolnost proti vztlaku zemní vodou?
Tento velký problém “klasických” velkých šachet je eliminován již samotnou velikostí malých vodoměrných šachet. Šachty jsou navíc na spodní straně průchozí – nemají dno. Chybějící dno tedy nepůsobí jako píst, který by šachty zvedal.
Jak je ochráněn vodoměr před zamrznutím?
Dostatečná odolnost proti mrazu je zajištěna maximální izolací dodávaných šachet včetně dvojího – izolovaného víka.
Navíc volný prostor dna umožňuje využití tepelné energie ze země.
Jsou šachty MODULO nebo COMPOZIT vhodné pro použití v mém regionu, v rámci mé vodárenské společnosti?
Každá vodárenská společnost (vlastník/provozovatel) má specifické požadavky na vodovodní přípojky. Výběr vhodné šachty ve Vašem regionu konzultujte s námi.

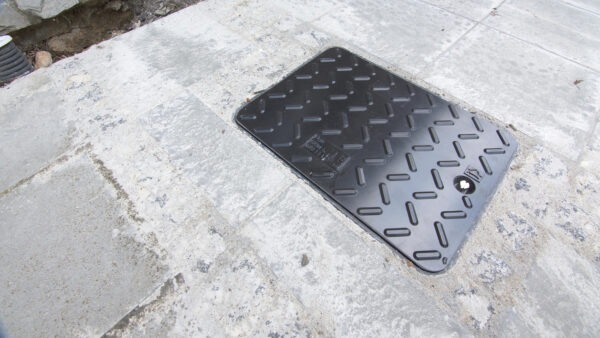

Video/Foto

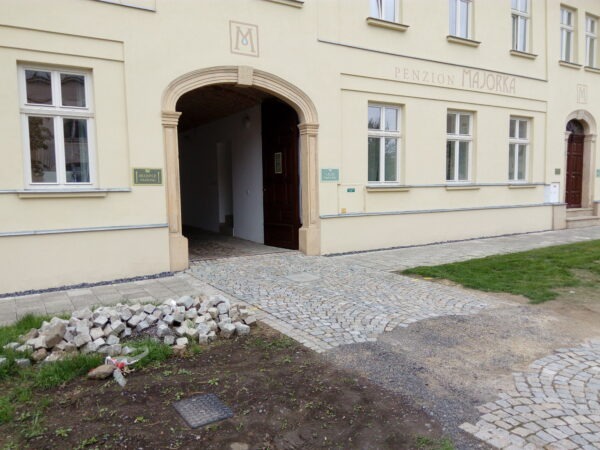

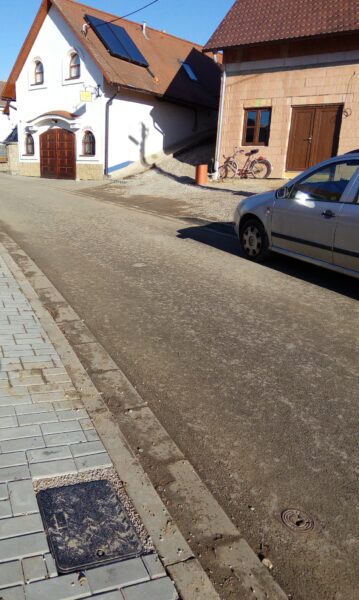

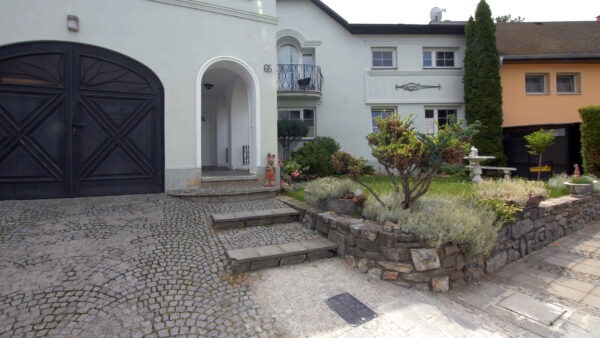

Reference/Zkušenosti
Malá vodoměrná šachta Modulo se právem stala nejprodávanější šachtou mezi malými vodoměrnými šachtami na českém trhu. Můžeme se pochlubit již více než 10 letými zkušenostmi nejen v ČR ale také v SR. Za toto období máme již přes 15 000 spokojených zákazníků.
Šachty Modulo jsou běžně instalované pro domovní přípojky a to i v horských, ale také i v chatových oblastech, kde není zajištěn celoroční průtok vody. Do dnešního dne neevidujeme jediný zámrz v šachtě Modulo. Garantujeme odolnost proti mrazu!
Jsme aktivním partnerem již pro cca 40 vodárenských společností, mezi které se řadí převážně jedny z největších vodárenských společností v ČR, spadající i do významných zahraničních koncernů. Spolupracujeme s předními obchodními a realizačními společnostmi v oboru.
O dobrých zkušenostech se systémem malých vodoměrných šachet vypovídá také zahrnutí do normy ČSN 75 5411. Ta vešla v platnost v říjnu 2017 formou změny (Změna Z1) a její schválení muselo projít připomínkami normalizační komise, která se skládala mimo jiné také ze zástupce mnohých vodárenských společností.
Komentář ke změně normy Z1 od tvůrce zde: https://voda.tzb-info.cz/vodovodni-pripojky/16082-komentar-ke-zmene-z1-csn-75-5411-vodovodni-pripojky
Systém šachet Modulo je založen na několikaletém vývoji, testování v klimatické komoře a neustálém zlepšování. Snažíme se vyhovět i specifickým požadavkům jednotlivých provozovatelů či vlastníků vodovodů.
